Anslutningar för mellanspänning

Anslutningar för en kraftfull närvaro

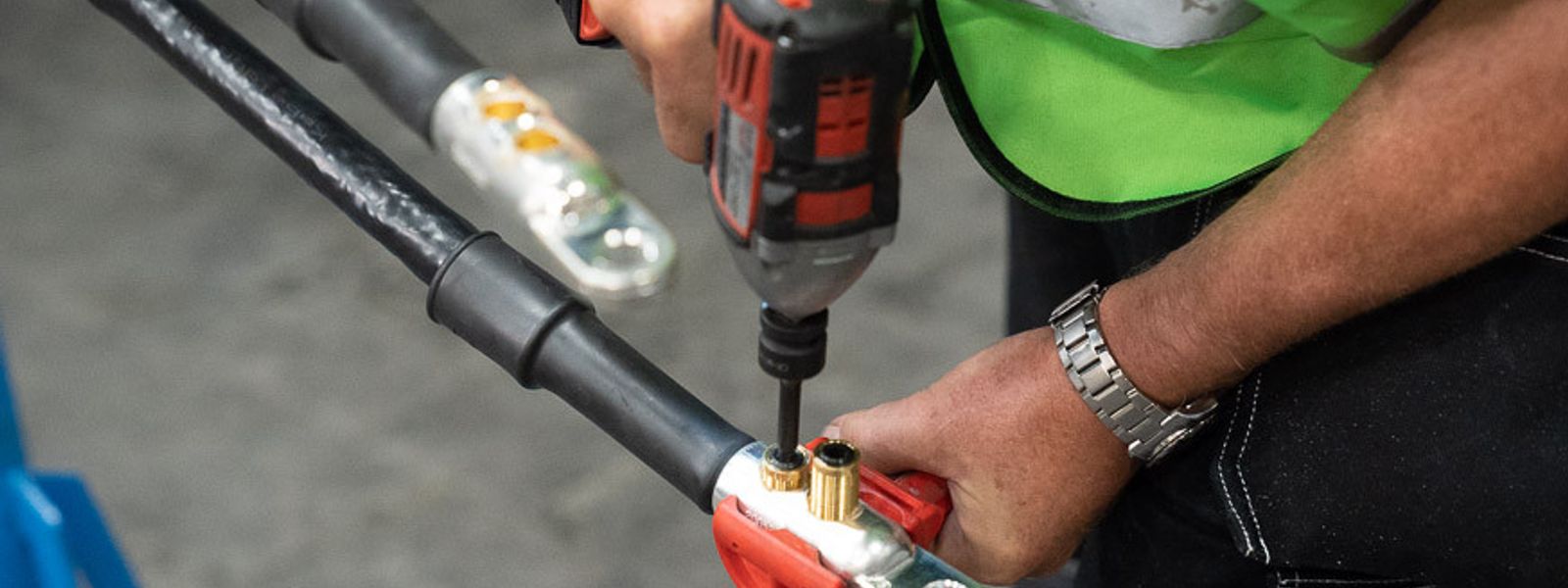

Installer working with our cable accessories

Bussningarna består av en instickskontakt så ytterligare fixeringsmetoder krävs.

  • CE / CSE = Connector Elbow (Skärmad Anslutning))
  • CB / CSE = Connector Branch (Skärmad Anslutning))
  • EASG = Skärmad Rak koppling

Vi erbjuder ett brett utbud av kabeltillbehör för olika kabeltyper. Kabelanslutningar för bussningstyp C1/C2 och F C1 och C2 (även kallade ”630 A” eller ”1250 A”) har samma ytterkontur fast med en annan kopparinsats för högre ström. De har mekaniskt robusta M16 bultar och används främst för anslutning av kablar med ställverk.

Våra CB xx-630 och CB xx-1250 används för båda bussningarna. Med M16-bulten och den större insatsen i koppar hos den större bussningen av typ F är strömmar upp till 2500 ampere möjliga. För denna bussning används vår CB 42-2500. För installation av ytterligare kablar används kopplingsanslutning typ CC. Alla CB och CC med samma skruvförband kan kombineras. Det samma gäller för ventilavledaren typ CSA.

  • CE / CSE = Connector Elbow (Skärmad Anslutning)
  • CB /CSE = Connector Branch (Skärmad grenkoppling)
  • CC / CSE-P = Connector Coupling (Skärmad parallellanslutning)
  • CSA / CSA-P = Connector Surge Arrester ( (ventilavledare)

CPI plug-in-anslutning med innerkona

Enkel installation tack vare modulärt byggblockssystem. CPI är en skärmad kabelplugg med innerkona av mjukt gummi. Den används för att ansluta XLPE-isolerade kablar på upp till 52 kV till ställverk och transformatorer med förinstallerade enhetsanslutningar och finns för följande tillämpningar:

  • CPI 2 från 25–300 mm² till 42 kV
  • CPI 3 från 50–630 mm² till 52 kV
  • CPI 3XL för 800 mm² RM och 1000 mm² RE till 42 kV

Dina fördelar:

  • Lägre kostnader och högre kvalitet
  • Snabb, enkel och säker montering tack vare designkoncept med tre huvudkomponenter
  • Montering/installation med standardverktyg utan behov av dyra specialverktyg
  • Metallhölje
  • Multifunktionell kontakt med skruvplugg och kontaktfjädrar
  • Integrerad fältstyrning
  • Mantelprov utan att lossa pluggen

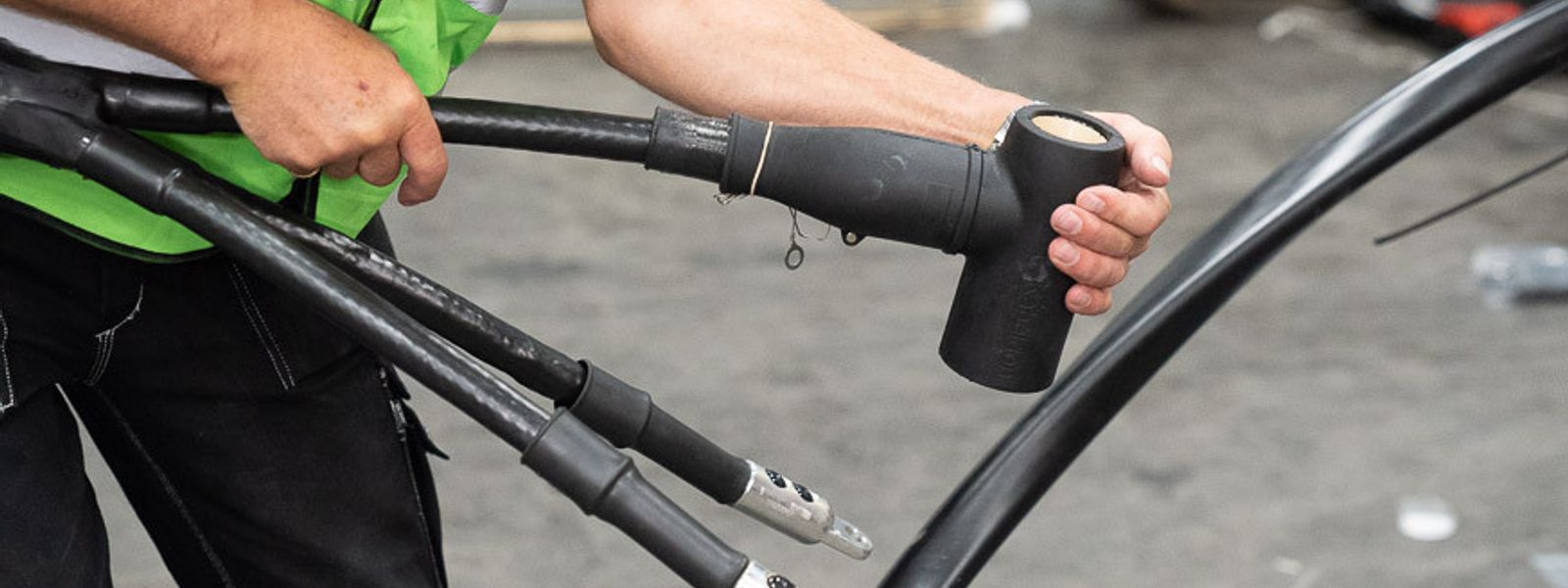

Installer working with our cable accessories

Ytterligare produkter

Anslutningar till mellanspänningskablar

Kabelanslutningar för bussningstyp A och B, kända som ”250 A” eller ”400 A” för en trygg anslutning till transformatorer, ställverk eller HDC skåp.

Avslut för mellanspänning

Avslut för mellanspänningskablar är nödvändiga för anslutning av kablar till luftisolerade ställverk, omvandlare, friledningar eller samlingsskenor.

Kabelskåp för mellanspänning

Våra robusta och ändamålsanpassade kabelskåp erbjuder smarta och organiserade lösningar. Våra kapslingar uppfyller självklart kraven för mekaniska slagprov enligt IEC 60439-5.

Mellanspänning PILC

Tillbehör för mellanspänningskablar från NKT för anslutning och skarvning av äldre pappersisolerade, blymantlade kablar (PILC). Den vanligaste tillämpningen är övergångsskarven mellan papperskabel och XPLE-kabel.

Förinstallerade kabellänkar för mellanspänning

NKT:s förinstallerade anslutningskablar underlättar montering och driftsättning av kompaktstationer för mellanspänning, ställverk, omvandlare, generatorer och motorer.

Mellanspänningskablar

Mellanspänningssegmentet från NKT omfattar mellanspänningskablar, universalkablar och dynamiska kablar designade för att interagera och leverera största möjliga mervärde för nätoperatören.
